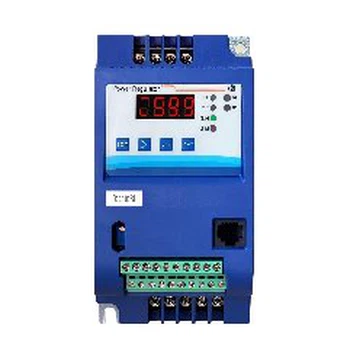

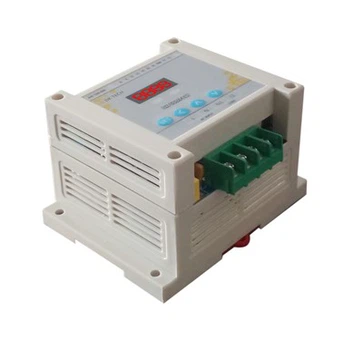

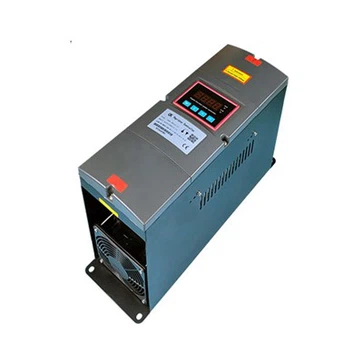

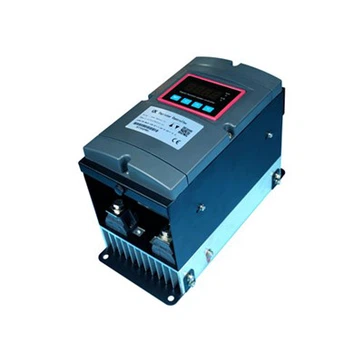

Тиристорният индустриален регулатор на мощността на отопление (известен също като тиристорен регулатор на мощността или SCR регулатор на мощността) е основно контролно устройство за промишлено отопление с тиристори като основен превключващ елемент. Той постига безстепенно регулиране на мощността чрез два основни метода за контрол: фазово-задействане с изместване и нулево-задействане при пресичане и е подходящ за различни промишлени отоплителни товари. Това е енергоспестяващ-инструмент за контрол в областта на индустриалното електрическо отопление.
Основен режим на работа
Задействане-изместване на фазата
Забавете активирането на тиристора в рамките на всеки половин-цикъл на променливотоковото захранване и регулирайте ефективната стойност на изходното напрежение чрез промяна на размера на ъгъла на проводимост. Колкото по-малък е ъгълът на проводимост, толкова по-ниски са изходното напрежение и мощност. Този метод може да постигне непрекъснато и плавно регулиране на мощността с бърза скорост на реакция. Подходящ е за сценарии като съпротивителни пещи и пещи за закаляване, които имат високи изисквания за непрекъснатост на топлинната мощност. Въпреки това, той може да причини електромагнитни смущения и обикновено трябва да се използва заедно с филтър.
Задействане-за пресичане на нула
В нулевата -точка на пресичане на променливотоковото напрежение, тиристорът се задейства да провежда и се изключва, извеждайки пълна синусоида. Той регулира средната мощност чрез контролиране на броя цикли на провеждане за единица време, като провеждане на 5 цикъла и изключване на 5 цикъла в секунда за постигане на 50% изходна мощност. Този метод почти няма електромагнитни смущения и може да предотврати повреда на нагревателните елементи при токови удари. Подходящ е за сценарии, чувствителни към смущения, като лабораторни пещи и бани с постоянна температура в полупроводникови процеси.
Изключителни предимства
Прецизен контрол на температурата и пестене на енергия
Оборудван с PID алгоритъм за управление със затворен-контур, точността на контрол на температурата може да достигне ±0,5%-±1%, което може стабилно да поддържа постоянната температура, необходима за индустриално отопление. В сравнение с режима на управление „напълно включено и напълно изключено“ на традиционните релета, той може да съпостави изходната мощност според нуждите, като избягва загубата на енергия, причинена от прекомерно нагряване. След прилагане в някои индустриални сценарии степента на-спестяване на енергия може значително да се подобри. Той поддържа три режима на обратна връзка едновременно: постоянно напрежение, постоянен ток и постоянна мощност. Дори ако захранващото напрежение варира с ±10% или импедансът на товара се промени с 10 пъти, параметрите на нагряване могат да се поддържат стабилни.
Силна адаптивност и стабилност
Съвместими с конвенционални промишлени напрежения като 220V и 380V, някои модели могат да бъдат персонализирани за специални напрежения като 660V и могат да бъдат съвместими с различни видове нагревателни товари, включително резистивни, индуктивни товари и първичната страна на трансформатори. Той няма механични контакти, устойчив е на често превключване и има експлоатационен живот, който далеч надхвърля този на традиционните механични превключватели. В същото време има функция за плавен старт, която може да намали въздействието върху електрическата мрежа по време на стартиране и да осигури стабилна работа на отоплителната система.
Интегрирана защита и лесно свързване
Основните модели обикновено имат множество вградени -функции за защита, като свръхток, загуба на фаза, последователност на фазите и прегряване на тиристор. Някои също така разполагат с разпознаване на превишаване-температурата на радиатора и дизайни за защита при бавно изключване, които могат незабавно да избегнат риска от повреда на оборудването. В допълнение, той е съвместим с промишлени стандартни управляващи сигнали като 4-20 mA и 0-10 V и може да се интегрира безпроблемно с PLCS, инструменти за контрол на температурата и други устройства. Той също така поддържа един инструмент, управляващ множество тригерни платки, отговаряйки на изискванията за централизирано управление и контрол на индустриалните автоматизирани отоплителни системи.
Типични сценарии за приложение
Този тип регулатор се използва широко в множество области, свързани с промишлено отопление.
В металургичната промишленост може да се използва за контрол на температурата в пещи със солна баня, индукционни пещи с мощност и пещи за термична обработка, осигурявайки температурна стабилност на отгряване на метал, закаляване и други процеси.
В стъкларската и керамичната промишленост той е съвместим с оборудване като пещи за топене на стъкло и тунелни електрически пещи, като прецизно контролира температурата на нагряване за образуване на стопено стъкло и синтероване на керамика.
В областта на химическото инженерство той може да регулира мощността на нагряване на системи като дестилационно изпаряване и нагряване на тръбопроводи, за да предотврати влиянието на температурните колебания върху ефекта от химичните реакции.
Освен това може да се използва и в сценарии като нагряване на цевта на машината за леене под налягане, контрол на температурата на оборудване за вакуумно покритие и нагряване на пещи в машини за прахова металургия.
Предпазни мерки при употреба
Наблегнете на разсейването на топлината
Тиристорите генерират значителна топлина по време на-работа с висока мощност. Моделите с ток по-голям или равен на 50A трябва да бъдат оборудвани с радиатори, охлаждащи вентилатори или дори системи за водно охлаждане, за да се гарантира, че температурата на субстрата за разсейване на топлината не надвишава 80 градуса, предотвратявайки повреда на компонентите поради прегряване.
Адаптиране на натоварването и потискане на смущенията
За индуктивни товари, като например отоплително оборудване с трансформатори, трябва да се инсталира RC абсорбционна верига, за да се потисне пренапрежението при изключване. Капацитивните товари може да изискват сериен индуктор за ограничаване на тока. Ако се приеме методът за задействане-на фазово изместване, той е податлив на хармонични смущения в електрическата мрежа. В такива случаи може да се добави входен филтър за оптимизация.
Марж на резервната мощност
При избора на модел трябва да се запази резерв от около 1,5 пъти текущия капацитет, за да се избегне претоварване на оборудването, причинено от внезапно увеличаване на отоплителния товар. В същото време изберете едно-фазни или три-фазни модели въз основа на общата мощност на отоплителната система, за да осигурите съответствие на мощността.
